隧道窑炉温度控制系统设计方案

　　隧道窑炉作为陶瓷、耐火材料、冶金等行业的核心设备，其温度控制精度直接影响产品质量、能耗及设备寿命。本文系统阐述隧道窑炉温度控制系统的设计要点。

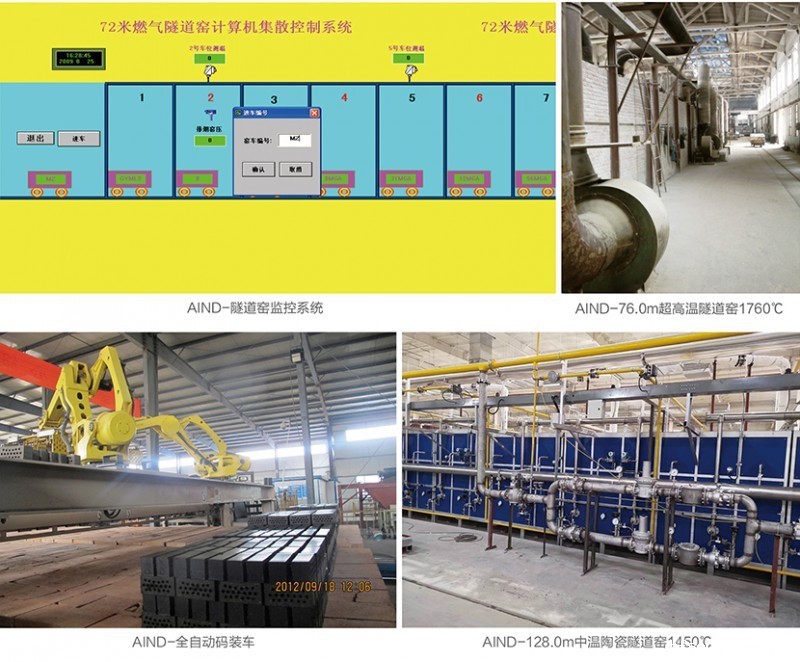

　　一、系统架构设计：分层控制与模块化集成
　　（一）分层控制架构
　　‌🔺隧道窑炉管理层（SCADA系统）‌：
　　功能：实时监控窑炉温度、压力、气氛等参数，生成生产报表与故障诊断报告。
　　接口：支持OPC UA、Modbus TCP等工业协议，与MES/ERP系统无缝对接。
　　🔺控制层（PLC/DCS）‌：
　　硬件：选用西门子S7-1500或横河CS3000系列，支持冗余配置与热插拔。
　　逻辑：采用PID控制算法，结合模糊控制或专家系统，实现多区段温度协同控制。
　　通信：通过Profinet或EtherCAT总线连接执行机构，延迟＜10ms。
　　🔺执行层（传感器与执行器）‌：
　　温度传感器：选用K型或S型热电偶（量程0~1300℃），精度±0.5℃，响应时间＜2秒。

　　隧道窑炉执行器：电动调节阀（流量控制精度±1%）或变频风机（转速调节范围50~1000rpm）。

　　（二）模块化设计
　　🔺分区控制模块‌：
　　将窑炉划分为预热区、烧成区、冷却区，每区独立配置温度控制单元。
　　‌🔺冗余设计模块‌：
　　关键部件（如PLC、电源模块）采用1:1冗余，故障时自动切换，确保系统连续运行。
　　数据备份：本地存储与云端同步，历史数据保存周期≥3年。
　　二、硬件选型与安装：可靠性与抗干扰设计
　　1.隧道窑炉传感器选型与安装
　　‌🔺热电偶保护套管‌：
　　材质：高温区选用刚玉管（耐温＞1600℃），低温区采用不锈钢316L。
　　安装：插入深度≥窑炉内径的1/3，避免辐射热干扰。
　　‌🔺红外测温仪‌：
　　适用场景：测量产品表面温度（如陶瓷坯体），响应时间＜50ms。
　　安装：倾斜角15°~30°，避开火焰直射。

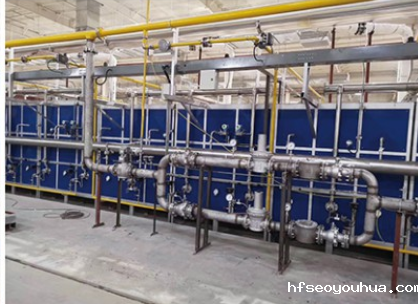

　　2.执行器选型与配置
　　‌🔺隧道窑炉电动调节阀‌：
　　类型：直行程（用于燃气管道）或角行程（用于空气管道），泄漏量≤0.01%额定流量。
　　驱动：伺服电机（扭矩≥5Nm），支持4~20mA或RS485信号控制。
　　‌🔺变频风机‌：
　　功率匹配：根据窑炉体积计算所需风量（Q=V×n，V为窑炉容积，n为换气次数/小时）。
　　防护等级：IP55，适应高温高湿环境。
　　3.抗干扰设计
　　‌🔺电气隔离‌：
　　传感器信号线采用屏蔽双绞线（屏蔽层接地），与动力电缆间距≥30cm。
　　‌🔺滤波电路‌：
　　在PLC输入端加入RC滤波器（时间常数τ=0.1~1秒），压制高频噪声。
　　‌🔺隧道窑炉接地系统‌：

　　采用TN-S接地方式，接地电阻＜4Ω，防止地环路干扰。

　　三、能效优化与节能措施：降低运行成本
　　1.余热回收利用
　　‌🔺换热器设计‌：
　　类型：板式换热器（热效率＞85%），回收冷却区废气热量预热助燃空气。
　　‌🔺热管技术‌：
　　应用：在窑炉顶部安装重力热管，将顶部热量传导至预热区，减少温差。
　　2.智能调度与优化
　　‌🔺生产计划优化‌：
　　根据订单优先级与窑炉状态，动态调整烧成曲线（如缩短保温时间），减少空炉运行。
　　‌🔺峰谷电价利用‌：
　　在电价低谷期（如夜间）启动预热程序，降低电费成本。
　　3.维护与保养
　　‌🔺定期校准‌：
　　每季度对热电偶、氧分析仪进行标定，确保测量精度。
　　‌🔺积碳清理‌：
　　每半年清理燃烧器喷嘴积碳，防止燃烧效率下降。
　　隧道窑炉温度控制系统设计需兼顾控制精度、可靠性与能效优化。通过分层架构、智能算法、抗干扰硬件及余热回收技术，可实现温度波动≤±3℃、能耗降低10%~20%的目标。用户应根据生产规模、产品类型及预算，选择合适的技术方案，并定期维护以保障系统长期稳定运行。
